Messmethode

Da die Sensortechnologie im Bereich Beschleunigungs- und Neigungssensoren immer größere Fortschritte macht (MEMS Technologie), bietet diese sich bei der "Ausrichtung durch reine Höhenmessungen" am besten an.

Bei Einsatz eines 3-Achsen Beschleunigungssensoren würde eine Achse die Höhe direkt messen und die andere den Stundenwinkel als Funktion der Höhe auf der Deklinationsachse. Bei Singularitäten wir die um 90 Grad versetzte dritte Achse herangezogen.


Nach den ersten Studien über Sensoren bis ich auf den JW24F14 3-Achsen-Beschleunigungssensor mit USB-Interface gestoßen, welcher im Netzwerkverbund, ähnlich dem Seti@Home, für das Earth Quake Center zum Einsatz kommt. Vom Quake Catcher Network der University of California (http://qcn.stanford.edu) wird der JW24F14-MOD als Standard-Sensor für die verteilte Messung von Erdbeben verwendet.
"Bastelarbeiten", wie eine Schaltungsaufbau mit Mikrocontroller und Sensor und Schnittstelle zum PC entfallen. Der Joy Warrior wird als HID Joystick Interface erkannt und kann über geeignete Software einfach gelesen werden.
Somit entfällt die eigentliche Arbeit auf das Programmieren der Anwendung.


Datenblatt JW24F14

3-Achsen-Beschleunigungssensor mit USB

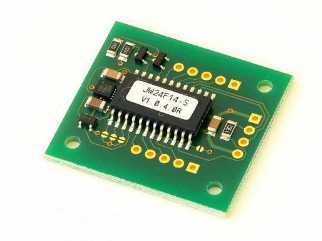

JoyWarrior24F14 von Code Mercenaries mit USB-Interface. Über die USB-Schnittstelle ist ein einfacher Anschluss an beliebige Computer möglich. Da sich der Sensor als Joystick identifiziert, ist der Zugriff auf die Daten über das jeweilige API für Joysticks möglich. Die Module eignen sich für Beschleunigungs- und Lagemessung, für die Messung niederfrequenter Vibrationen und als Eingabegeräte.

Technische Daten
USB Low Speed Schnittstelle (USB 1.1/2.0)
MEMS Technologie
X-, Y-, Z-Achse mit je 14 Bit Auflösung
125 Werte pro Sekunde
125 µg Messauflösung
Messbereiche: ±1 g, ±1,5 g, ±2 g, ±3 g, ±4 g, ±8 g, ±16 g
Nichtlinearität ± 0,15 % bei 2g
Temperaturdrift ± 0,5 mg/K
8 Eingänge für Taster oder andere digitale Signale
Identifikation und Funktion als Joystick
30 x 33 x 5 mm Abmessungen
<5 g Gewicht
Stromversorgung über USBDatenblatt JW24F14
